Arduino

Einen Arduino programmieren.... Stoppuhr

freie Software: Arduino-IDE
Bevor wir starten, muss die Arduino-Arbeitsoberfläche kurz: Arduino-IDE installiert werden.
download Arduino-IDE
Da wir verschiedene "Arduinos" benutzen werden, müssen in Einstellungen noch zusätzliche Boardverwalter eingetragen werden:

Einstellungen: Zusätzliche Boardverwalter URLs: https://arduino.esp8266.com/stable/package_esp8266com_index.json https://espressif.github.io/arduino-esp32/package_esp32_index.json

Nach dem Start: Board auswählen
Wenn das Board verbunden ist: Port auswählen
Port lässt sich nicht auswählen:
Bei Windows 11 muss u.U. der Treiber (CH340 oder CP2102) neu installiert werden.
Arduino-Logo

Download der Software
Doppelklick auf die Installationsdatei
Zustimmung zur Lizenzvereinbarung
Wenn die Installation abgeschlossen ist:
wähle Arduino IDE ausführen
in Datei Preferences wähle deutsch

Eine mögliche Lösung:

void setup() { Serial.begin(9600); // Ausgabe auf Monitor vorbereiten Serial.println("Hallo zusammen!"); } void loop() { // hier kommt hin, was immer wiederholt werden soll: }

Ausgabe:

Hallo zusammen!

Aufgabe

Schreibe ein Programm, das einen Text ausgibt

Hinweise

Befehlszeile:

endet mit ';' oder '}'

Serielle Ausgabe:

void setup() { Serial.begin(9600); Serial.println("Hallo"); }

Schleife:

while (Bedingung stimmt) { // Beginn der Schleife ... tue das ... // Ende der Schleife }

Das Programm auf den Arduino laden:
Die Programmiersprach für den Aurduino ist C++. Das ist eine Compiler-Sprache, d.h. sie muss vor dem dem Hochladen in eine Maschinen-lesbaren-Sprache übersetzt werden. Das macht der Compiler.

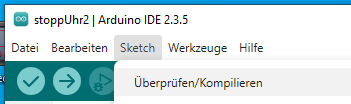

Es sinnvoll, dass ich zuerst mein mein Programm überprüfe - ich compiliere es:
compilieren
...wenn alle ok, dann sieht die Ausgabe vielleicht so aus:

...dann gehe ich auf Sketch hochladen und mein Programm startet anschließend.

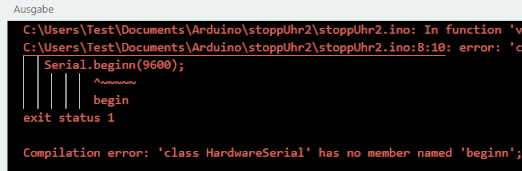

...vielleicht habe ich auch einen Fehler in meinem Programm - dann könnte die Ausgabe so aussehen:
error
'Serial.beginn(9600)' ist falsch geschrieben - 'Serial.begin(9600)' wird mit einem 'n' geschrieben.

Hinweise

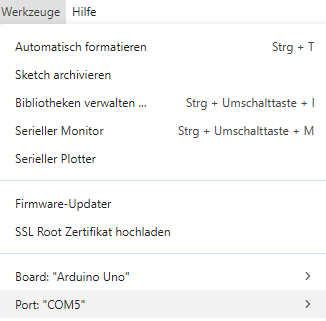

Boardauswahl treffen
Portauswahl treffen (ist bei jedem Computer anders)
Auswahl
Eine andere Möglichkeit wäre, den Online-Simulator zu verwenden.

Ein Sketch (Programm) aus den Beispielen:

/* Blink Turns an LED on for one second, then off for one second, repeatedly. Most Arduinos have an on-board LED you can control. On the UNO, MEGA and ZERO it is attached to digital pin 13, on MKR1000 on pin 6. LED_BUILTIN is set to the correct LED pin independent of which board is used. If you want to know what pin the on-board LED is connected to on your Arduino model, check the Technical Specs of your board at: https://docs.arduino.cc/hardware/ This example code is in the public domain. https://docs.arduino.cc/built-in-examples/basics/Blink/ */ // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin LED_BUILTIN as an output. pinMode(LED_BUILTIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(LED_BUILTIN, HIGH); // turn the LED on (HIGH is the voltage level) delay(1000); // wait for a second digitalWrite(LED_BUILTIN, LOW); // turn the LED off by making the voltage LOW delay(1000); // wait for a second }

Aufgabe
Lade ein Programm aus den Beispielen und teste es auch:
